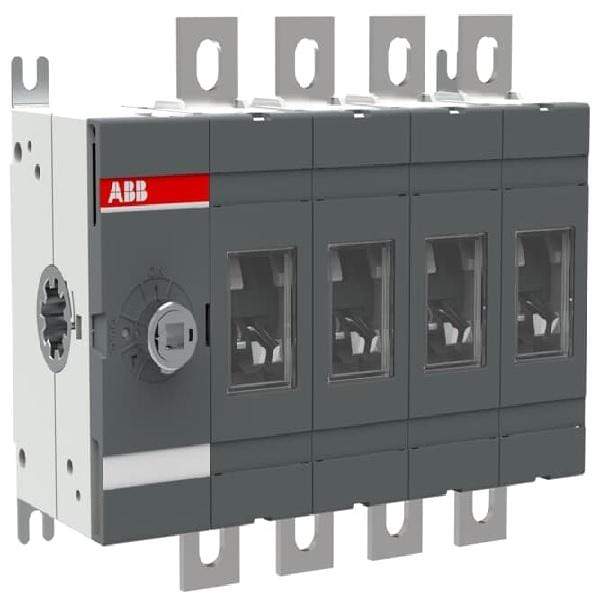

• S7 Electrical Supplies ABB OT250E04 SWITCH-DISCONNECTOR
1 1

S7

ABB OT250E04 SWITCH-PENYAMBUNG

ABB OT250E04 SWITCH-PENYAMBUNG

SKU 6417019231341

$ 449.00 SGD
$ 481.00 SGD $ 449.00 SGD
Jualan Habis dijual
Penghantaran dikira semasa pembayaran.

Request For Quote

Untuk lembaran data klik di sini.

OT250E04

Maklumat Am

  • Jenis Produk Lanjutan:
    OT250E04
  • ID Produk:
    1SCA022720R0910
  • EAN:
    6417019231341
  • Penerangan Katalog:
    OT250E04 SWITCH-PENYAMBUNG
  • Penerangan Panjang:
    4-tiang, dikendalikan di hadapan, penyambung suis yang dipasang di tapak, pemegang dan aci tidak disertakan, kit bolt terminal disertakan

Kategori

  • Produk » Produk dan Sistem Voltan Rendah » Suis » Pemutus Suis


  • OT250E04 - imej 0

Memesan

  • Kuantiti Pesanan Minimum:
    1 keping
  • Nombor Tarif Kastam:
    85365080
  • Negara asal:
    Finland (FI)

Muat Turun Popular

Dimensi

  • Lebar Bersih Produk:
    180.5 mm
  • Ketinggian Bersih Produk:
    150 mm
  • Kedalaman / Panjang Bersih Produk:
    82.5 mm
  • Berat Bersih Produk:
    1.7 kg

Teknikal

  • Arus Operasi Berkadar AC-21A (I e ):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
    (1000 V) 250 A
  • Arus Operasi Dinilai AC-22A (I e ):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Arus Operasi Berkadar AC-23A (I e ):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Kuasa Operasi Berkadar AC-23A (P e ):
    (220 ... 240 V) 75 kW
    (400 ... 415 V) 145 kW
    (500 V) 170 kW
    (690 V) 250 kW
  • Arus Terma Udara Bebas Konvensional (I th ):
    q = 40 °C 250 A
  • Arus Terma Konvensional (I the ):
    Terlampir Sepenuhnya 250 A
  • Voltan Tahan Impuls Dinilai (U imp ):
    12 kV
  • Voltan Penebat Berkadar (U i ):
    acc. kepada IEC/EN 60664-1 1000 V
  • Voltan Operasi Berkadar:
    Litar Utama 1000 V
  • Kapasiti Membuat Litar pintas Dinilai (I cm ):
    (690 V) 30 kA
  • Dinilai Masa Pendek Menahan Arus (I cw ):
    untuk 1 s 8 kA
  • Kehilangan Kuasa:
    pada Keadaan Operasi Berkadar setiap Tiang 6.5 W
  • Ijazah Pencemaran:
    3
  • Jenis pemegang:
    Pemegang dan aci tidak disertakan
  • Kedudukan Kutub Keempat:
    Sebelah kanan
  • Jenis Kutub Keempat:
    Bertukar - Fungsi Serentak
  • Suis Mekanisme Operasi:
    Mekanisme di Hujung Suis
    04 (Sebelah Kiri)
  • Jarak Antara Fasa:
    Standard
  • Kedudukan Terminal Talian:
    Atas Masuk - Bawah Keluar
    Bawah Masuk - Atas Keluar
  • Mod operasi:
    Bahagian hadapan dikendalikan
  • Piawaian:
    IEC 60947-3
  • Fungsi Khas:
    Tidak
  • Jenis Pemasangan:
    Pemasangan asas
  • Bilangan Tiang:
    4
  • Darjah Perlindungan:
    IP00 hadapan
  • Jenis Terminal:
    Terminal lug
  • Tork Mengetatkan:
    acc. IEC 60947-1 15…22 N·m
  • Ketahanan Mekanikal:
    20000
  • Jenis Kunci:
    Tidak

alam sekitar

  • Status RoHS:
    Mengikuti Arahan EU 2011/65/EU
  • Maklumat Alam Sekitar:
    1SCC301149D0202

Sijil dan Akuan (Nombor Dokumen)

Maklumat Kontena

  • Unit Tahap 1 Pakej:
    1 keping
  • Lebar Pakej Tahap 1:
    170 mm
    6.7 dalam
  • Pakej Tahap 1 Kedalaman / Panjang:
    190 mm
    7.5 in
  • Ketinggian Pakej Tahap 1:
    145 mm
    5.7 in
  • Berat Kasar Tahap 1 Pakej:
    1.8 kg
    4 lb
  • Pakej Tahap 1 EAN:
    6417019231341

Pengelasan

  • Kod Klasifikasi Objek:
    Q
  • ETIM 5:
    EC000216 - Pemutus suis
  • ETIM 6:
    EC000216 - Pemutus suis
  • ETIM 7:
    EC000216 - Pemutus suis
  • UNSPSC:
    39122233
  • Kategori WEEE:
    5. Peralatan Kecil (Tiada Dimensi Luaran Melebihi 50 cm)
