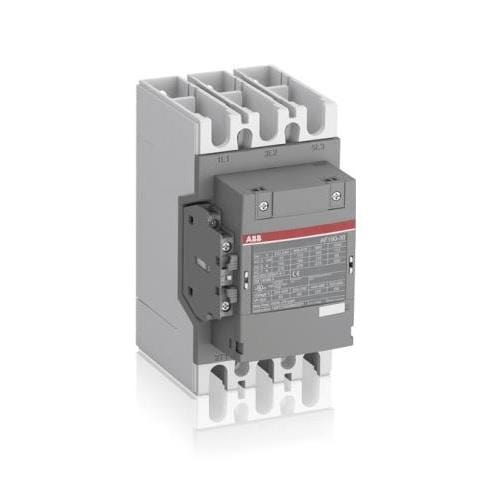

ABB AF305-30-11-13 บล็อกคอนแทค

การจำแนกประเภท

• รหัสการจำแนกประเภทวัตถุ:

  ถาม


• ETIM 4:

  EC000066 - คอนแทคแม่เหล็ก สวิตช์ไฟ AC


• ETIM 5:

  EC000066 - คอนแทคแม่เหล็ก สวิตช์ไฟ AC


• เอทิม 6:

  EC000066 - คอนแทคเตอร์ไฟฟ้า, สวิตช์ AC


• เอทิม 7:

  EC000066 - คอนแทคเตอร์ไฟฟ้า, สวิตช์ AC


• UNSPSC:

  39121529


• รหัสหมวดหมู่ย่อยของ IDEA (IGCC):

  4755 >> คอนแทคเตอร์


• E-Number (นอร์เวย์):

  4117650


• E-Number (สวีเดน):

  3210163


ข้อมูลคอนเทนเนอร์

• แพ็คเกจระดับ 1 หน่วย:

  กล่อง1ชิ้น


• ความกว้างของแพ็คเกจระดับ 1:

  263 มม


• แพ็คเกจระดับ 1 ความลึก / ความยาว:

  203 มม


• แพ็คเกจระดับ 1 ความสูง:

  289 มม


• แพ็คเกจระดับ 1 น้ำหนักรวม:

  4.6 กก


• แพ็คเกจระดับ 1 EAN:

  7320500481776


ทางเทคนิค UL/CSA

• แรงดันไฟฟ้าใช้งานสูงสุด UL/CSA:

  วงจรหลัก 1000 V


• พิกัดการใช้งานทั่วไป UL/CSA:

  (600 V AC) 400 A


• อัตราแรงม้า UL/CSA:

  (200 V AC) 3 เฟส 100 แรงม้า
  (208 V AC) 3 เฟส 100 แรงม้า
  (220 ... 240 V AC) 3 เฟส 125 แรงม้า
  (440 ... 480 V AC) 3 เฟส 250 แรงม้า
  (550 ... 600 V AC) 3 เฟส 300 แรงม้า

เทคนิค

• จำนวนผู้ติดต่อหลัก NO:

  3


• จำนวนผู้ติดต่อหลัก NC:

  0


• จำนวนผู้ติดต่อเสริม NO:

  1


• จำนวนผู้ติดต่อเสริม NC:

  1


• แรงดันไฟฟ้าปฏิบัติการที่ได้รับการจัดอันดับ:

  วงจรหลัก 1000 V


• ความถี่ที่กำหนด (f):

  วงจรหลัก 50/60 เฮิรตซ์


• กระแสความร้อนในอากาศอิสระแบบธรรมดา (I _th ):

  ตามมาตรฐาน ตามมาตรฐาน IEC 60947-4-1, คอนแทคเตอร์แบบเปิด q = 40 °C 500 A


• กระแสไฟในการทำงานที่ได้รับการจัดอันดับ AC-1 (I _e ):

  (1,000 โวลต์) 40 °C 375 A
  (1,000 โวลต์) 55 °C 325 A
  (1,000 โวลต์) 60 °C 325 A
  (1,000 โวลต์) 70 °C 260 A
  (690 โวลต์) 40°C 500 A
  (690 โวลต์) 55 °C 400 A
  (690 โวลต์) 70 °C 325 A


• กระแสไฟในการทำงานที่ได้รับการจัดอันดับ AC-3 (I _e ):

  (1,000 โวลต์) 55 °C 131 A
  (220 / 230 / 240 V) 55 °C 305 A
  (380/400V) 55°C 305A
  (415 โวลต์) 55 °C 305 A
  (440 โวลต์) 55 °C 305 A
  (500 โวลต์) 55 °C 290 A
  (690 โวลต์) 55 °C 290 A


• กำลังไฟพิกัด AC-3 (P _e ):

  (1,000 โวลต์) 185 กิโลวัตต์
  (220 / 230 / 240 โวลต์) 90 กิโลวัตต์
  (380 / 400 โวลต์) 160 กิโลวัตต์
  (415 โวลต์) 160 กิโลวัตต์
  (440 โวลต์) 160 กิโลวัตต์
  (500 โวลต์) 200 กิโลวัตต์
  (690 โวลต์) 250 กิโลวัตต์


• พิกัดพิกัดทำลาย AC-3 ตามมาตรฐาน ตามมาตรฐาน IEC 60947-4-1:

  8 x เช่น AC-3


• พิกัดกำลังผลิต AC-3 ตามมาตรฐาน ตามมาตรฐาน IEC 60947-4-1:

  10 x เช่น AC-3


• อุปกรณ์ป้องกันไฟฟ้าลัดวงจร:

  ฟิวส์ชนิด gG 500 A


• จัดอันดับทนกระแสระยะสั้น (I _cw ):

  ที่อุณหภูมิแวดล้อม 40 °C ในอากาศอิสระจากสภาวะเย็น 10 วินาที 2440 A
  ที่อุณหภูมิแวดล้อม 40 °C ในอากาศอิสระ จากสภาวะเย็น 15 นาที 500 A
  ที่อุณหภูมิแวดล้อม 40 °C ในอากาศอิสระ จากสภาวะเย็น 1 นาที 996 A
  ที่อุณหภูมิแวดล้อม 40 °C ในอากาศอิสระจากสภาวะเย็น 1 วินาที 3050 A
  ที่อุณหภูมิแวดล้อม 40 °C ในอากาศอิสระ จากสภาวะเย็น 30 วินาที 1409 A


• ความสามารถในการทำลายสูงสุด:

  cos phi=0.45 (cos phi=0.35 สำหรับ Ie > 100 A) ที่ 440 V 4600 A
  cos phi=0.45 (cos phi=0.35 สำหรับ Ie > 100 A) ที่ 690 V 3800 A


• ความถี่ในการสลับไฟฟ้าสูงสุด:

  AC-1 300 รอบต่อชั่วโมง
  AC-2 / AC-4 150 รอบต่อชั่วโมง
  AC-3 300 รอบต่อชั่วโมง


• กระแสไฟในการทำงานที่ได้รับการจัดอันดับ DC-1 (I _e ):

  (110 โวลต์) 1 ขั้ว 40 °C 500 A
  (220 V) 2 เสาแบบอนุกรม, 40 °C 500 A
  (220 V) 3 เสาแบบอนุกรม, 40 °C 500 A


• กระแสไฟในการทำงานที่ได้รับการจัดอันดับ DC-3 (I _e ):

  (110 V) 2 เสาแบบอนุกรม 40 °C 400 A
  (220 V) 3 เสาแบบอนุกรม, 40 °C 400 A


• กระแสไฟในการทำงานที่ได้รับการจัดอันดับ DC-5 (I _e ):

  (110 V) 2 เสาแบบอนุกรม 40 °C 400 A
  (220 V) 3 เสาแบบอนุกรม, 40 °C 400 A


• พิกัดแรงดันไฟฟ้าฉนวน (U _i ):

  ตามมาตรฐาน ถึง UL/CSA 600 V
  ตามมาตรฐาน ตามมาตรฐาน IEC 60947-4-1 และ VDE 0110 (Gr. C) 1000 V


• พิกัดแรงดันไฟฟ้าที่ทนต่อแรงกระตุ้น (U _imp ):

  วงจรหลัก 8 kV


• ความทนทานทางกล:

  5 ล้าน


• ความถี่ในการสลับเครื่องกลสูงสุด:

  300 รอบต่อชั่วโมง


• ขีดจำกัดการทำงานของคอยล์:

  (ตามมาตรฐาน IEC 60947-4-1) 0.85 x Uc ขั้นต่ำ ... 1.1 x Uc สูงสุด (ที่ θ ≤ 70 °C)


• พิกัดแรงดันไฟฟ้าของวงจรควบคุม ( _UC ):

  50 เฮิรตซ์ 100 ... 250 โวลต์
  60 เฮิรตซ์ 100 ... 250 โวลต์
  กระแสไฟตรง 100 ... 250 V


• ปริมาณการใช้คอยล์:

  ถือที่แม็กซ์ พิกัดแรงดันไฟฟ้าของวงจรควบคุม 50 Hz 17.5 V·A
  ถือที่แม็กซ์ พิกัดแรงดันไฟฟ้าของวงจรควบคุม 60 Hz 17.5 V·A
  ถือที่แม็กซ์ วงจรควบคุมพิกัดแรงดัน DC 4.5 W
  ดึงเข้าที่ Max. พิกัดแรงดันไฟฟ้าของวงจรควบคุม 50 Hz 385 V·A
  ดึงเข้าที่ Max. พิกัดแรงดันไฟฟ้าของวงจรควบคุม 60 Hz 385 V·A
  ดึงเข้าที่ Max. วงจรควบคุมพิกัดแรงดันไฟฟ้า DC 410 W


• เวลาใช้งาน:

  ระหว่างการลดพลังงานของคอยล์และการเปิดหน้าสัมผัส NO 37 ... 47 ms
  ระหว่างการเติมพลังงานของคอยล์และการปิดหน้าสัมผัสแบบ NO 25 ... 55 ms


• กำลังเชื่อมต่อวงจรหลักความจุ:

  ยืดหยุ่นได้ 1 x 16 ... 240 มม.²
  Rigid Al-Cable 1 x 185 ... 240 มม.²
  สาย Cu แข็ง 2 x 70 ... 185 มม.²


• การเชื่อมต่อวงจรเสริมความจุ:

  ยืดหยุ่นด้วยปลอกโลหะ 1x 0.75 ... 2.5 มม.²
  ยืดหยุ่นได้ด้วยปลอกหุ้มฉนวน 2x 0.75 ... 2.5 มม.²
  ยืดหยุ่นได้ 1x0.75 ... 2.5 มม.²
  ตัน 2 x 1 ... 4 ตร.มม
  ควั่น 1 x 1 .... 4 มม.²


• ระดับการป้องกัน:

  ตามมาตรฐาน ถึง IEC 60529, IEC 60947-1, EN 60529 คอยล์เทอร์มินัล IP20
  ตามมาตรฐาน ถึง IEC 60529, IEC 60947-1, EN 60529 เทอร์มินัลหลัก IP00


• ประเภทเทอร์มินัล:

  วงจรหลัก: บาร์
